火花捕捉器

除尘系统火花捕捉器

　　火花捕捉器主要有重力沉降、旋流脱离2种形式：前者断面流速需要控制在3m/s以下，装置筒体直径约11~12m，现场无此安装空间。后者与管道等径同轴的筒状装置，主要利用筒内放射状排布的倾斜导流叶片，使颗粒具有较高径向运动趋势，并受轴向气流推挤沿筒壁贴附滑动至出口端集尘环，气体从出口中心流出，颗粒则落入集尘环底部灰斗。该装置长度较适中，有追加应用于此的可能，但需要设置与之配套的支架、平台和运灰通道。

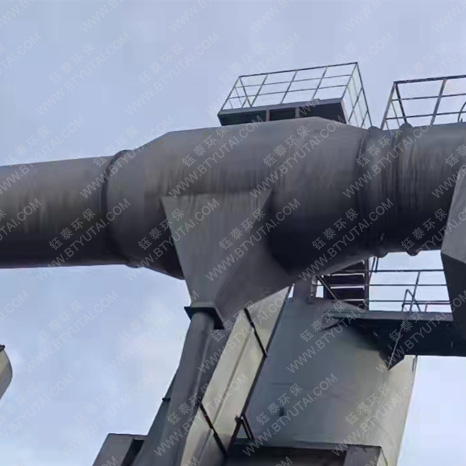

除尘系统管道火花捕捉器



　　由于烟气中通常含有火花，在进入布袋除尘器前如不加以处理，烟气中的火花会进入布袋除尘器，烧毁布袋，导致整个除尘系统瘫痪，造成经济损失，甚至造成重大的安全事故，因此，对于含有火花的烟尘，需要在其进入布袋除尘器前进行火花捕集处理。

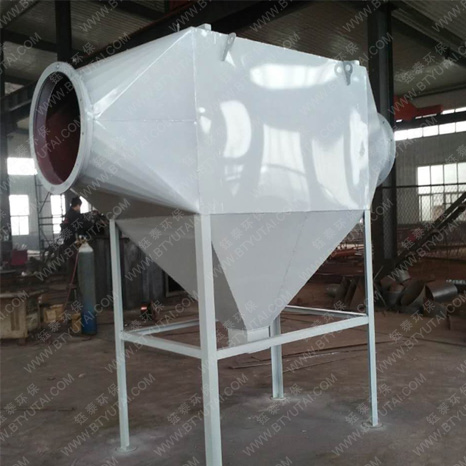

　　布袋除尘器用火花捕捉器，包括中空壳体和设置在中空壳体内的弧形钢板，中空壳体和弧形钢板形成弧形烟道，中空壳体一端开设有进气口，弧形烟道的末端设置出气口。本火花捕捉器是利用旋流原理消除烟气中的火花的设备，当含有火花的高温烟气由进气口高速进入火花捕捉器时进入弧形烟道，不断碰撞中空壳体而改变运行方向，形成旋流，烟气中所含活性在碰撞中熄灭，从而达到消除烟气中火花的效果。

　　火花捕捉器适用于处理大颗粒火星粉尘及较高浓度除尘系统中的一级除尘。

　　火花捕捉器结构简单合理，能对火花、大颗粒的粉尘起到捕集效果，阻力低、效率高，降低主机设备的能耗，使用寿命长，投资小。

　　火花捕捉器壳体内设有内部气流挡板。其利用导流叶片引导尘气作旋转流动，将大颗粒火星粉尘与导流叶片或管道筒壁碰撞后熄灭。最终失去动能产生沉降掉入落灰管，而不会进入排气管中。

　　火花捕捉器有多种结构形式，旋流式，百叶窗式，重力沉降式等。

　　火花捕捉器原理：

　　1、旋流式捕集方式，利用旋流式导流叶片引导烟气作旋转流动，将大颗粒火星粉尘与导流叶片或管道筒壁碰撞后熄灭。

　　2、重力沉降式，用一根管道将烟气通至筒形沉降室的底部，然后烟气经过壁碰，将火花沉降下来，其余废气排至除尘器工序。

　　3、百叶窗式，一种简单的阻隔方式。
